小區上網新趨勢
目前，無線小區，小區無線，小區無線上網，小區無線覆蓋，小區無線網絡，小區無線寬帶智能化社區建設逐漸成為熱門話題。由于Internet的信息和服務內容極大豐富，使得用戶上網需求急劇增加。不但可以利用網絡對社區進行現代化的內部管理，還可為社區用戶提供增值服務，比如Internet訪問，網上社區，網上超市，視頻點播等社區服務。

目前小區覆蓋的傳輸通道往往是有線介質，有線介質包括雙絞線,同軸電纜,光纖等等其不便之處在于鋪設費用高,施工周期長,移動困難,維護成本高等問題。
若采用橋聯無線網絡解決方案，以上一切問題都得到了解決。目前無線網絡技術已相當成熟，廣泛應用于各種領域。高速無線網絡完全能滿足一般的網絡傳輸要求，包括傳輸文字,聲音,圖像等，能夠支持多路語音,圖像并發的傳輸。

 需求分析
無線運營商需求：
  　● 抗干擾性強：不受城市內的3.5G，S-CDMA,WLAN無線頻率的干擾。
   　● 安全性高：獨有的TurboCell協議，使得其他廠商的設備無法捕獲并解析TurboCell設備的信號，保證了信號的隱蔽性。
  　● 抗多徑干擾：在無線通信中，抗多徑問題一直是難以解決的問題，802.11g的OFDM（正交頻分復用）技術是對抗多徑干擾的著名技術。它也被用于無線數字視頻和數據廣播。
  　● 速率高：6Mbps～54Mbps可調（OFDM），1Mbps～11Mbps可調（CCK)
  　● 覆蓋范圍廣：寬帶無線網點對點最大傳輸距離達到30公里，點對多點的覆蓋范圍可達2～3公里。
  　● 安裝簡單，運行費用低：2.4G產品使用的頻段是免許可頻段，無須申請頻率資源；易擴展；易管理
  　● 節省設備，減少投資：橋聯產品都是覆蓋范圍大，從而最大可能節約了設備和安裝場所

用戶需求
  ● 可靠穩定
  ● 安全保密
  ● 保證一定的帶寬
  ● 易用,易維護
  ● 寬帶共享

典型覆蓋模式
我們針對小區覆蓋，提出了一種典型的網絡覆蓋模式。
最常見的是采用安裝高度40米，增益18dBi，波束角為90°/7°的扇面天線做覆蓋，我們可以計算出小區的覆蓋范圍。

    塔高     內徑范圍     外徑范圍      天線傾角     天線波束角度(H/V)      天線增益
    40米     0.27KM      1.5KM            5.05°           90°/7°                 18dBi

    可見該覆蓋可以實現50米～1500米內大多數樓層用戶的覆蓋。我們可以采用這種方式實現小區的大范圍覆蓋。

注：用戶接入端有多種產品，不同的產品發射功率不一樣，同樣也會影響無線聯接。不同距離的用戶可以采用不同的無線終端，具體如下：
覆蓋范圍/有效范圍 環境 終端接入設備

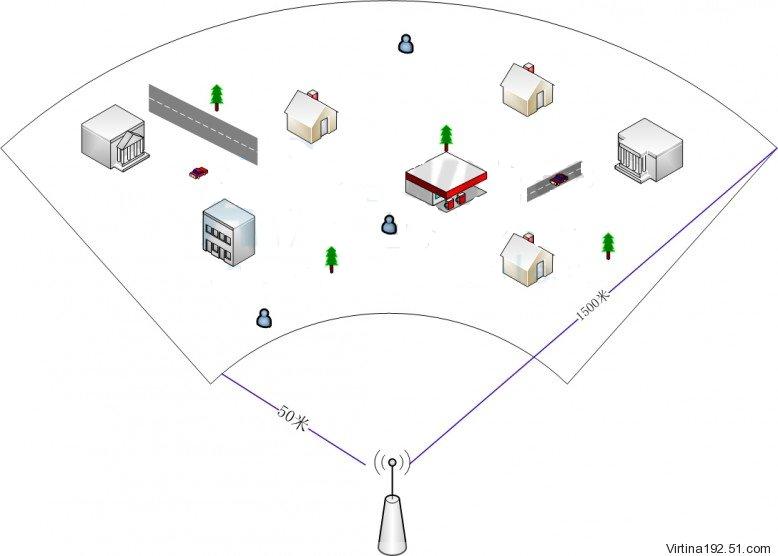

    圖一：扇區天線覆蓋水平示意圖
    因為是使用的是扇區天線，如果需要全方位覆蓋，需要在樓頂架設四個基站和天線。或者使用分路器，讓一個基站使用兩個天線，減少基站數目。

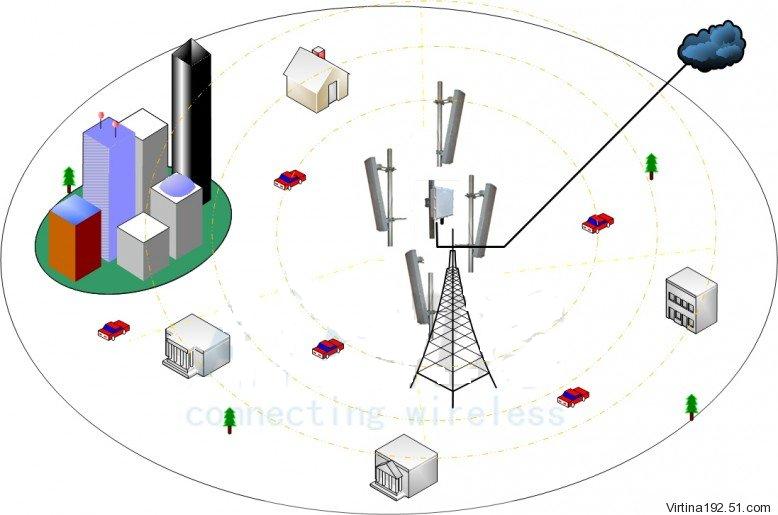

    圖二：小區覆蓋示意圖
    網絡結構

    網絡結構如下：





圖三：無線網絡結構
    說明：無線網絡采用三層結構。

    第一層：基站－CPE�；�站位于網絡中心，并與web服務器，Raduis服務器等協同工作，上連到IP骨干網�；�站和CPE之間是點對多點傳輸；基站和基站之間是點對點傳輸。第一層的作用是完成高端的骨干無線接入；
    第二層：CPE-AP。CPE將無線接入到小區，通過有線連到AP；CPE和CPE之間是點對點傳輸，作為中繼或網間互連，以擴展服務范圍。第二層的作用是高端接入和低端分布的橋梁。
    第三層：AP－無線USB適配器，AP實現服務半徑內的小區無線覆蓋；無線USB適配器向最終用戶提供移動無線服務。第三層的作用是完成低端的無線覆蓋。


    應用模式

    針對不同情況，我們設計了三種應用模式，分別是：普遍用戶覆蓋，具備LAN的樓宇覆蓋，重點樓宇中繼覆蓋。

    1． 普遍用戶覆蓋

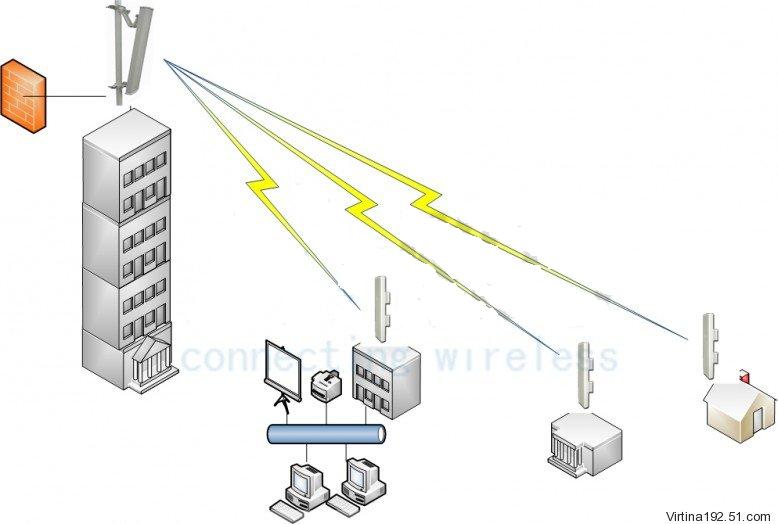

    圖四：普遍用戶覆蓋
    適用范圍：基站可以架設在40米以上的高處，能夠高于小區做點對多點的直接覆蓋�？梢愿采w小區的70％有效范圍。用戶使用NDIS DRIVER無線網卡上網，如圖4所示。

    設備需求：基站，扇區天線，NDIS DRIVER無線網卡。
    承載用戶：64個無線用戶
    覆蓋范圍：3公里
    優點：建網速度快，效果好，工程和維護容易，用戶管理能力強
    缺點：綜合每用戶成本高
    客戶群：中,高端用戶，例如向企業,公司提供專線業務等等。 2． 無線覆蓋＋有線LAN

圖五：無線覆蓋＋有線LAN
    適用范圍：小區的樓宇已經做好LAN布線，基站可以架設在40米以上的高處，能夠?qū)Ω餍�區的屋頂做點對多點的覆蓋。每個小區屋頂?shù)腃PE使用定向天線接收信號，用戶使用有線上網。提供了一種有效的無線傳輸手段。如圖5所示

    設備需求：基站，扇區天線，無線終端，定向天線
    承載用戶：64個CPE
    覆蓋范圍：3公里
    優點：網絡覆蓋全面，成本低，工程實施和維護容易。
    缺點：樓宇或者小區已經做了布線，對沒有布線的樓宇或者小區需要增加布線投資
    客戶群：理論上所有的建筑物都可以采用此方式來提供業務，特別是沒有傳輸線路接入的小區,樓宇等等。
    3． 重點樓宇中繼覆蓋
圖六：重點樓宇中繼覆蓋
適用范圍：

    1）無線上網的用戶數量較多
    2）基站不能覆蓋到的區域（如近距離盲區和遠距離中繼）。
    基站在高處對小區屋頂做點對多點的覆蓋。每個小區樓宇屋頂?shù)腃PE使用定向天線接收信號，同時轉發給作為AP，向?qū)γ鏄怯钭龈采w。用戶使用無線上網。這是一種非常典型的解決方案。
    設備需求：基站，扇區天線，CPE，定向天線。
    承載用戶：64個CPE
    覆蓋范圍：扇區為3公里，中繼為26公里
    優點：網絡覆蓋靈活，成本低
    缺點：安全問題受無線局域網的影響較大，工程實施的復雜程度較高，維護難度高，對用戶管理能力主要由無線局域網產品決定。

    客戶群：低端用戶，例如家庭用戶,個人用戶等等。


利用無線網絡上網的模式示意圖
無線網絡是最方便的上網和組網網絡。但是，無線網絡信號不能穿墻過壁的缺陷，使得無線網絡的運用受到很大限制。所以，無線網絡和電力線網絡組合，能夠發揮雙方的優勢。下面是兩個基本的示意圖。
